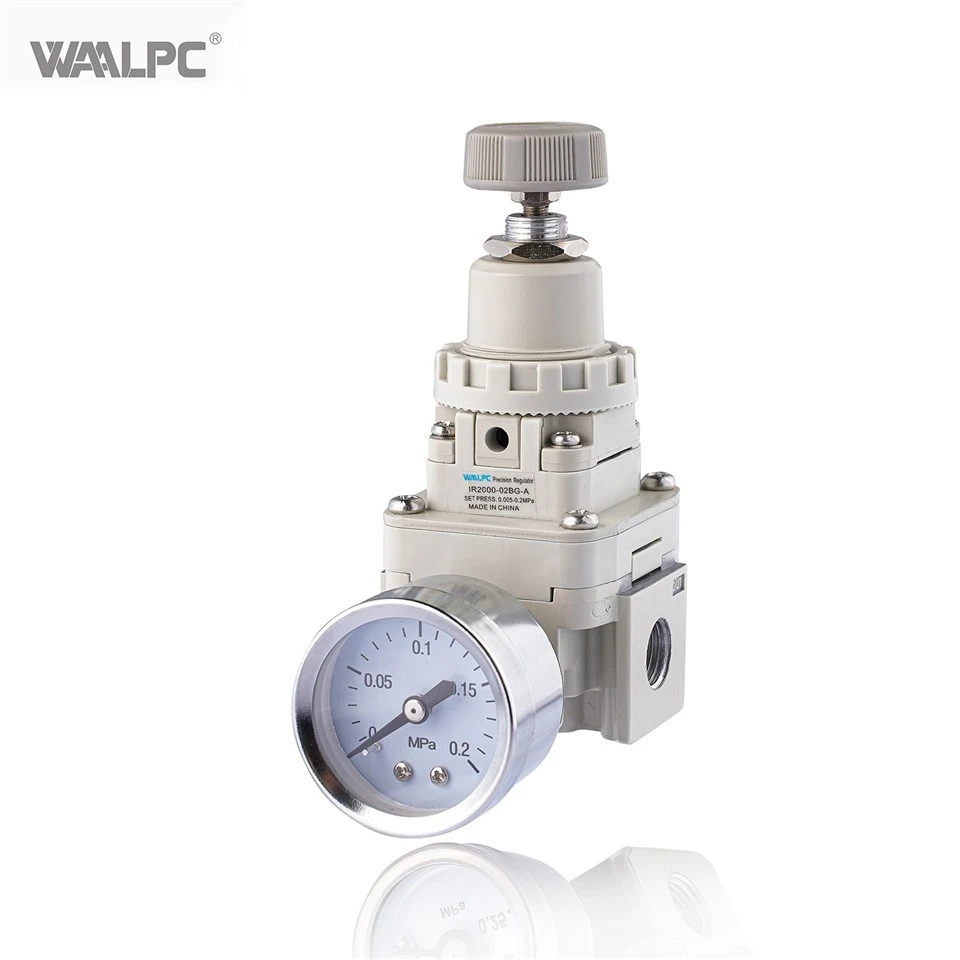

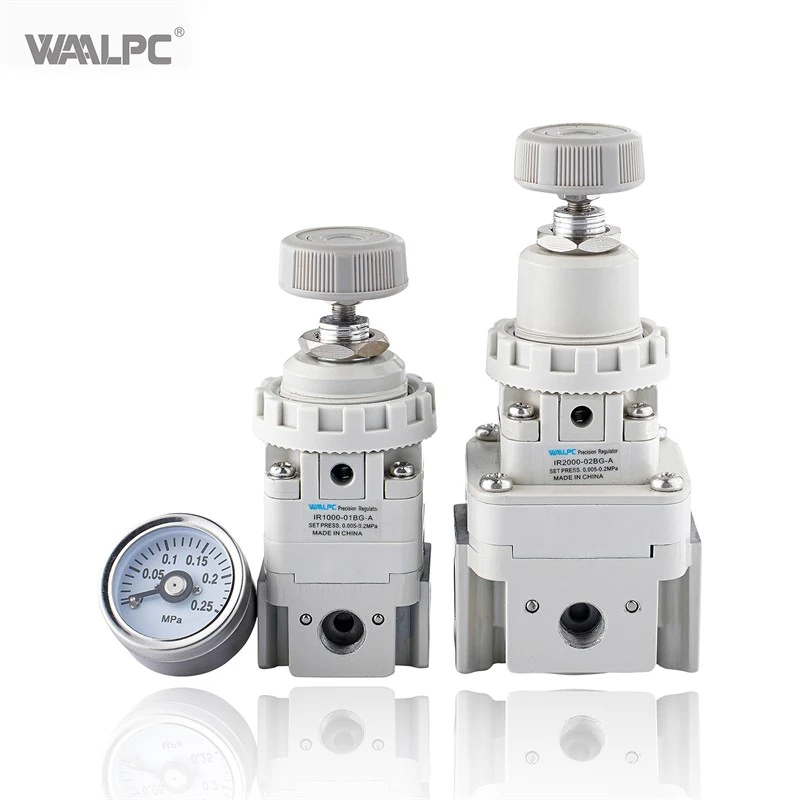

A Hangzhou Evershine Pneumatic Import & Export Co., Ltd. a digitális légnyomásszabályozók egyik vezető gyártója és szállítója Kínában. Bőséges tapasztalattal elkötelezettek vagyunk amellett, hogy kiváló minőségű pneumatikus alkatrészeket biztosítsunk globális ügyfeleink számára. Üdvözöljük a nagykereskedelmi egyedi gyártású digitális légnyomás-szabályozó gyárunkban. Emellett OEM szolgáltatás is elérhető.
Modell indikációs módszer
|
Modell |
Alaptípus |
Levegőszabályozás típusa |
||||
|
IR10 □0 |
IR20 □0 |
R30 □0 |
IR212 0 |
IR312 0 |
||
|
IR |
200 0 □ 02 □ □ □ □ |
|||||
|
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ |
||||||
|
Mark |
Tartalom |
|||||
|
① Szelep mérete |
1 |
IR1000 sorozat |
||||
|
2 |
IR2000 sorozat |
|||||
|
3 |
IR3000 sorozat |
|||||
|
②Beállítási mód |
0 |
Alaptípus (kézi) |
||||
|
1 |
Levegőszabályozás típusa (IR2000/3000) |
|||||
|
③Nyomástartomány beállítása Megjegyzés1 |
0 |
IR1000/2000: 0,005-0,2 MPa |
IR3000: 0,01-0,2 MPa |
|||
|
1 |
IR1000/2000: 0,01-0,4 MPa |
IR3000: 0,01-0,4 MPa |
||||
|
2 |
IR1000/2000: 0,01-0,8 MPa |
IR3000: 0,01-0,8 MPa |
||||
|
④ Menet típusa |
Nincs jel |
Rc |
||||
|
N |
NPT 2. megjegyzés |
|||||
|
F |
G jegyzet 2 |
|||||
|
⑤ A cső átmérője |
01 |
1/8 |
||||
|
02 |
1/4 |
|||||
|
03 |
3/8 |
|||||
|
04 |
1/2 |
|||||
|
⑥Kiegészítők |
Nincs jel |
Egyik sem |
||||
|
B |
Zárójel |
|||||
|
G jegyzet 3 |
Nyomásmérővel |
|||||
|
⑦ Jelölje be az 1-et |
Nincs jel |
- |
||||
|
T |
Magas hőmérsékletű környezethez (-5 ~ 100 fok) (max. 80 fok nyomásmérővel felszerelt) |
|||||
|
L jegyzet 4 |
Alacsony hőmérsékletű környezethez (-30-60 fok) |
|||||
|
⑧Jelölje be a 2 |
Nincs jel |
- |
||||
|
R jegyzet 5 |
A nyomásmérő, a konzol és az adattábla a hátoldalon található |
|||||
|
⑨Egyedi specifikációk 6. megjegyzés |
X1 |
Zsír{0}}mentes specifikációk |
||||
|
X170 |
Az új moduláris csatlakozásnak megfelelő (moduláris csatlakozóval) |
|||||
|
X465 □ |
Digitális nyomáskapcsolóval (ISE30A) |
|||||
1. megjegyzés: A levegőszabályozás típusa csak az IR2120/IR3120 esetében érhető el
2. megjegyzés: Kvázi-normál termék
3. megjegyzés: A "G" nem választható alacsony hőmérsékletű környezetben
4. megjegyzés: Az IR1000 kivételével az IR3000 nem kombinálható "L" és "X1" jelekkel
5. megjegyzés: A szabványos beépítési helyzet a SUP oldal a bal oldalon, az OUT oldal a jobb oldalon, a nyomásmérő elölről látható, a konzol hátul van.
6. megjegyzés: A tisztatér specifikációi megfeleltethetők a csatlakozómodelleknek (10-). A réz- és fluor- Az ózonálló specifikációk a csatlakozó modellekhez (80-) illeszthetők. Az IR1000 és IR2000 kollektoros specifikációban kapható.
(Kivéve IR2120 és IR3000)
Specifikáció
|
Max. Ellátási nyomás |
MAX.1,0 MPa |
||||
|
Min. Tápnyomás 1. megjegyzés |
Nyomás beállítása +0.05MPa |
Nyomás beállítása +0.1MPa |
Nyomás beállítása +0.05MPa |
Nyomás beállítása +0.1MPa |
|
|
Nyomástartomány beállítása |
IR1000: 0,005 ~ 0,2 MPa IR1010: 0,01-0,4 MPa IR1020: 0,01 ~ 0,8 MPa |
IR2000: 0,005 ~ 0,2 MPa IR2010: 0,01 ~ 0,4 MPa IR2020: 0,01 ~ 0,8 MPa |
IR3000: 0,01 ~ 0,2 MPa IR3010: 0,01 ~ 0,4 MPa IR3020: 0,01-0,8 MPa |
0,01-0,8 MPa |
0,01-0,8 MPa |
|
Bemeneti jel nyomása 2. megjegyzés |
0,01-0,8 MPa |
0,01-0,8 MPa |
|||
|
3. érzékenységi megjegyzés |
A teljes tartomány 0,2%-án belül |
||||
|
Megismételhetőség 3. megjegyzés |
A teljes tartomány 0,5%-án belül |
||||
|
Egyenesítő jegyzet 4 |
A teljes tartomány 1%-án belül |
||||
|
Levegőfogyasztás 5. megjegyzés (Ha a tápnyomás 1,0 MPa) |
Belül a teljes tartomány 1%-a |
Belül 4,4 l/perc (ANR) |
Belül 11,5 l/perc (ANR) |
Belül 4,4 l/perc (ANR) |
Belül 11,5 l/perc (ANR) |
|
Cső átmérője |
Rc1/8 |
Rc1/4 |
Rc1/4, 3/8, 1/2 |
Rc1/4 |
Rc1/4,3/8,1/2 |
|
Nyomás csatlakozási átmérő |
Rc1/8 (2 pont) |
||||
|
Környezeti hőmérséklet és folyadékhőmérséklet |
5-60 fok (nem fagyott) |
||||
|
Súly (KG) |
0.14 |
0.30 |
0.64 |
0.35 |
0.71 |
Méretek
Videó
GYIK
1. Mire használható a precíziós légnyomás-szabályozó?
Stabil és pontosan szabályozott kimeneti nyomás fenntartására szolgál pneumatikus rendszerekben, ahol pontos nyomásbeállításra van szükség.
2. Hogyan állíthatom be a kimeneti nyomást?
A kimeneti nyomás finoman beállítható a szabályozó gombbal. Fokozatosan forgassa el a gombot, miközben figyeli a nyomásmérőt, amíg el nem éri a kívánt nyomást.
3. Milyen alkalmazásokhoz van szükség precíziós légnyomás-szabályozóra?
Általában precíziós pneumatikus berendezésekben, automatizálási gépekben, vizsgálórendszerekben, levegős szerszámokban és stabil nyomásszabályozást igénylő alkalmazásokban használják.
