A Hangzhou Evershine Pneumatic Import & Export Co., Ltd. a pneumatikus lábpedálszelepek egyik vezető gyártója és szállítója Kínában. Bőséges tapasztalattal elkötelezettek vagyunk amellett, hogy kiváló minőségű pneumatikus alkatrészeket biztosítsunk globális ügyfeleink számára. Üdvözöljük a gyárunkból származó, egyedi gyártású pneumatikus lábpedálszelep nagykereskedelmében. Emellett OEM szolgáltatás is elérhető.

A 3F és 4F sorozatot pneumatikus lábpedálszelepeknek nevezzük. Közvetlen, láb{3}}vezérlést biztosítanak a sűrített levegő áramlására – 3/2 utas és 5/2 utas konfigurációkban állnak rendelkezésre, hogy megfeleljenek az Ön speciális áramköri követelményeinek. Lépjen rá a pedálra, és hagyja, hogy végezze a dolgát: pontosan oda irányítsa a levegőt, ahová kell, amikor szüksége van rá.

Miután felszerelték az üzletében, alig kell gondolnia rá. Az alumínium pedál ellenáll a napi gyalogos forgalomnak, a közvetlen-hatású kialakítás azonnali választ ad, az opcionális reteszelőmechanizmus pedig megtartja a pozíciót a hosszabb műveletekhez. Nincs szükség kézre. Nincs bonyolult vezetékezés. Nincsenek váratlan kudarcok.

Több konfigurációban is elérhető, hogy megfeleljen az Ön vezérlési igényeinek:

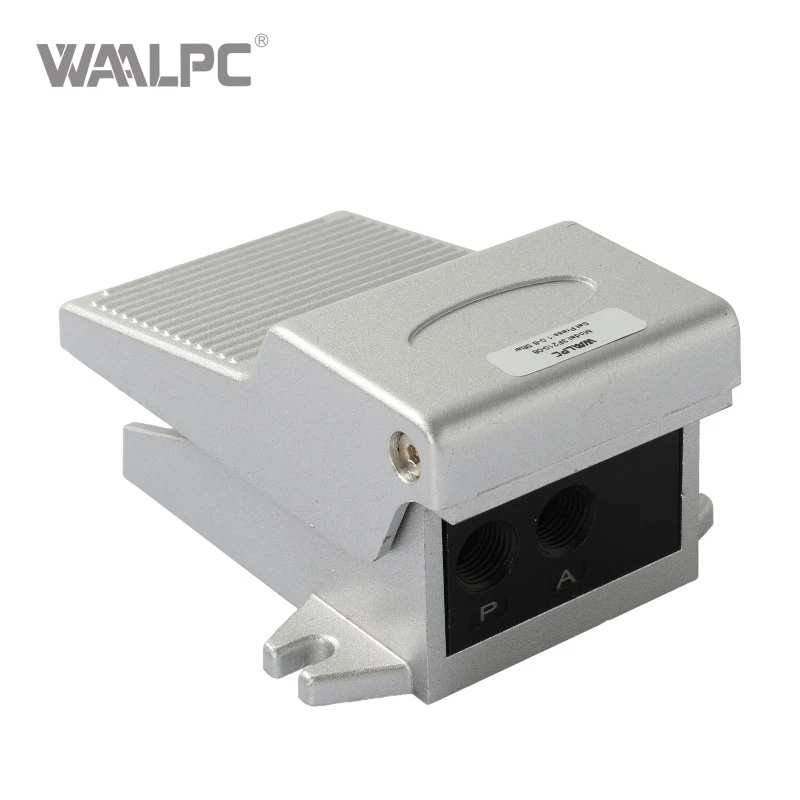

3F sorozat– 3/2 utas (3 portos 2 állású), alumínium pedál

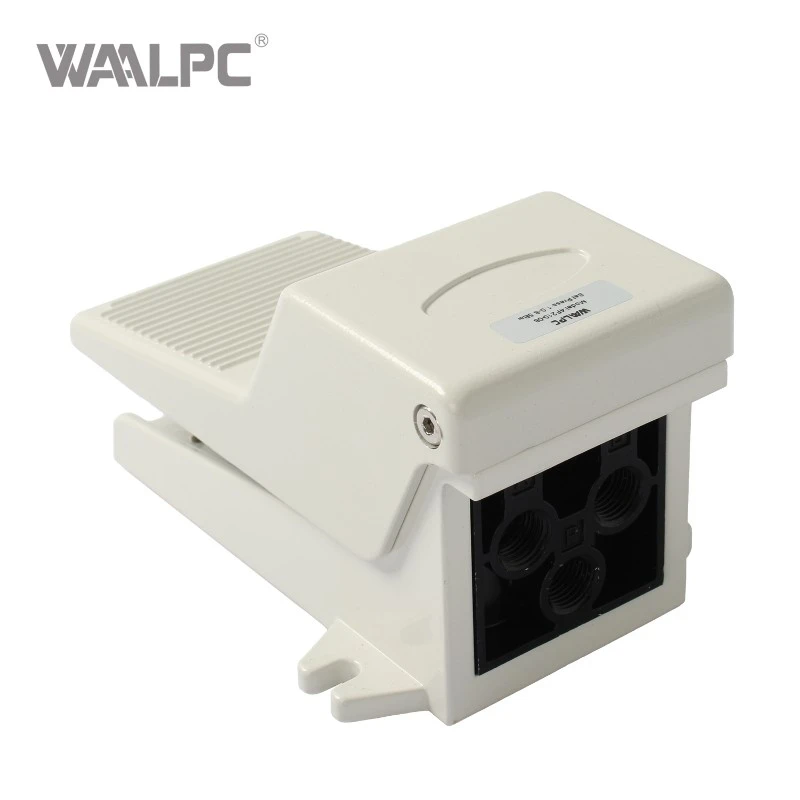

4F sorozat– 5/2 utas (5 portos 2 állású), alumínium pedál

Zárás típusa(L) – hosszan tartó műveletek esetén megtartja pozícióját a működtetés után

Őrrel(F) – nagy -szilárdságú műanyag védőburkolat a fokozott védelem érdekében

Termék bemutatása

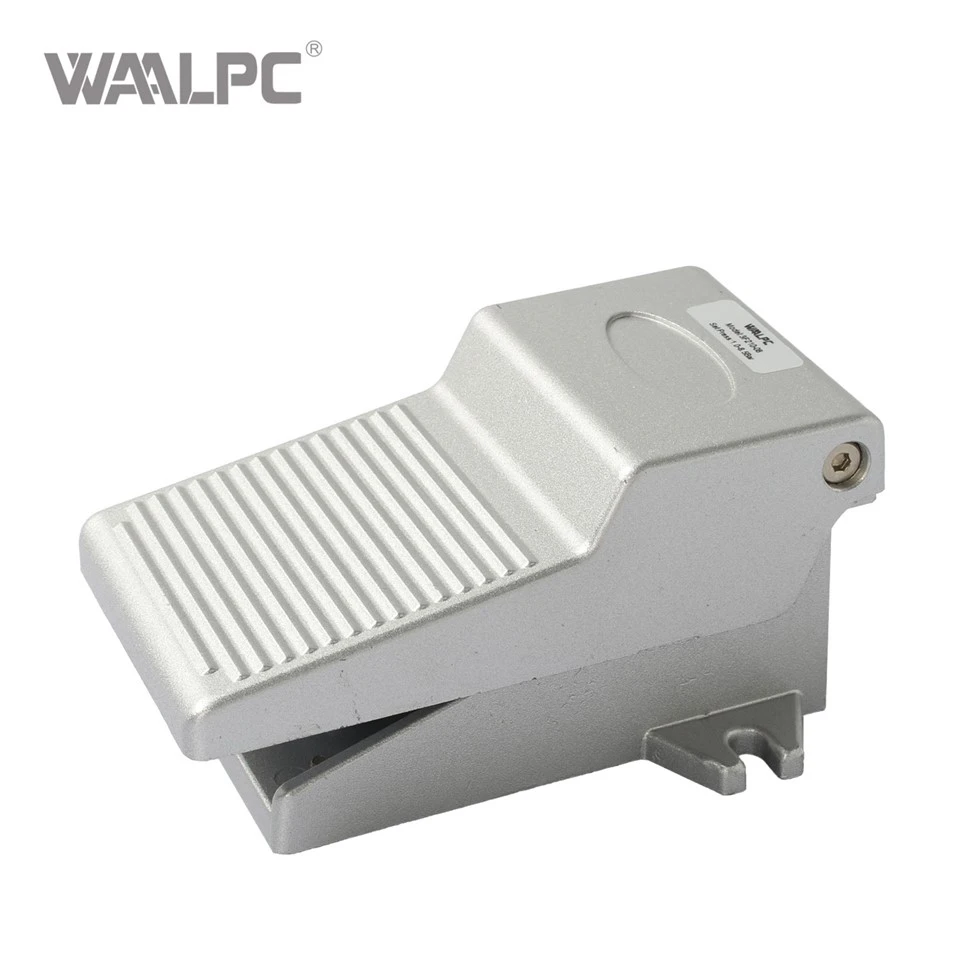

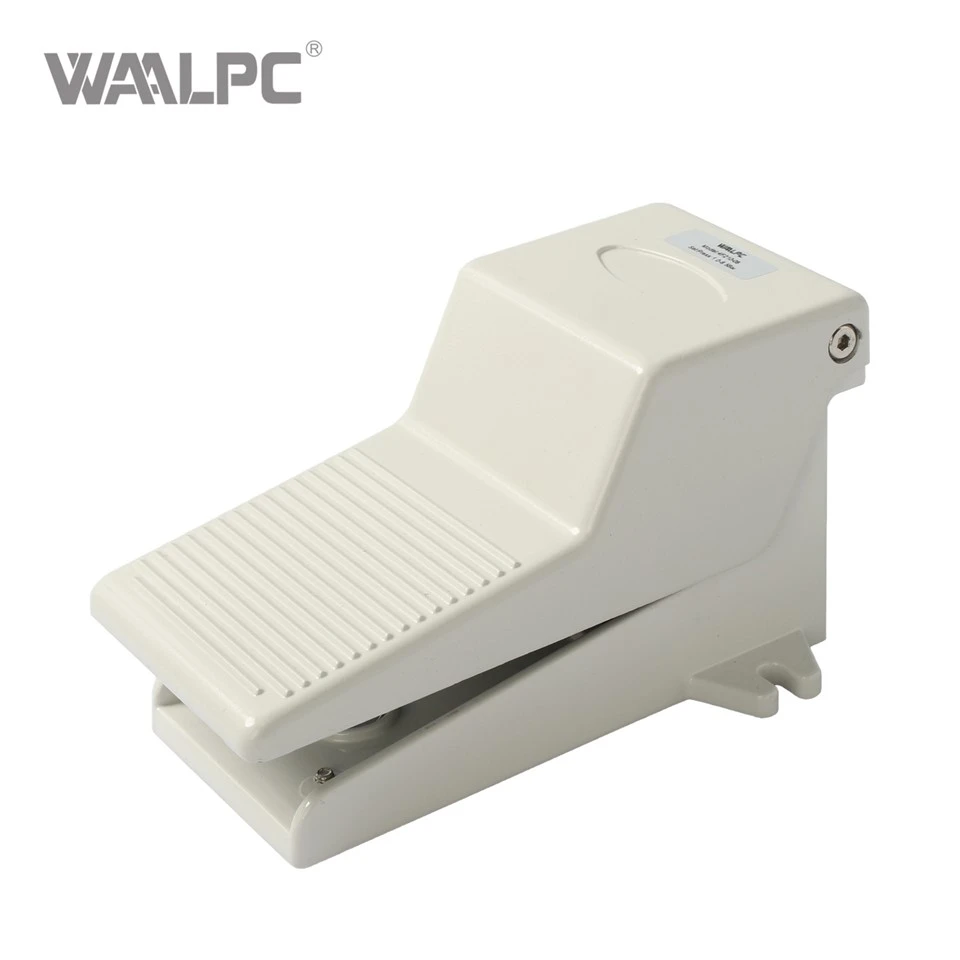

Pneumatikus lábpedál szelep – 3F sorozat és 4F sorozat lábbal működtetett irányított szelepegy nagyon valós probléma megoldására készült, amellyel folyamatosan találkozunk a termelési szinteken – a kéz nélküli{0}} pneumatikus vezérlés szükségessége, amely szabadon hagyja a kezelőket a munkadarabok, szerszámok és anyagok kezelésében.

A 3F és 4F sorozatú pneumatikus lábpedálszelepek ezt a helyzetet kiegyenlítették-. Fogják a lábfejet – a pedál egyszerű megnyomásával –, és precíz pneumatikus műveletté alakítják át. A 3F sorozat 3/2 irányú vezérlést biztosít az egy-működésű alkalmazásokhoz, míg a 4F sorozat 5/2 irányú vezérlést biztosít a kettős{12}} működésű hengerekhez. Megőriztük az egyszerű és robusztus kialakítást – alumínium pedál,{14}}közvetlen működés és opcionális reteszelő mechanizmus a hosszabb tartási idő érdekében.

Legyen szó présről, rögzítőelem vezérléséről vagy csomagolósorról, ez a pneumatikus lábpedálszelep eggyel kevesebb gondot okoz. Telepítse, lépjen rá, és hagyja, hogy irányítson – ez az ötlet.

Mi van a dobozban

A 3F és 4F sorozatú pneumatikus lábpedálszelepek strapabíró alumínium pedállal vannak ellátva, amely ellenáll a kopásnak és kibírja az évekig tartó ipari gyalogos forgalmat. Belsőleg közvetlen hatású-kialakítást alkalmaznak az azonnali reagálás és a megbízható működés érdekében.

Válasszon több konfiguráció közül:

3F sorozat: 3-port 2 állású (3/2 utas) – egyszeres működésű hengervezérléshez vagy egyszerű be-/kikapcsoláshoz

4F sorozat: 5-port 2-állású (5/2 utas) – a kettős működésű hengervezérléshez

Zárás típusa(L utótag): Rögzíti a pedál helyzetét a működtetés után – ideális hosszabb tartású alkalmazásokhoz

Őrrel(F utótag): A nagy -szilárdságú műanyag védőburkolat véd a véletlen működtetéstől

A port mérete PT1/4 a 3F210-08 és az összes 4F sorozatú modellhez (PT1/8 és M5 opciókkal). Az üzemi nyomástartomány 0 és 1,0 MPa között van, a próbanyomás 1,5 MPa.

Miért tűnik ki

Ügyfeleinktől újra és újra halljuk, hogy mennyire értékelik ennek a pneumatikus lábpedálszelepnek a kényelmét{0}}. Ha mindkét kezet szabadon hagyja a munkadarabok és a szerszámok számára, növeli a termelékenységet és javítja a biztonságot a műhelyben.

A közvetlen{0}}színészi dizájn egy másik nagy előny. Az azonnali reakció azt jelenti, hogy nincs késés a pedálra lépés és a pneumatikus működés között – ez kritikus olyan alkalmazásoknál, ahol az időzítés számít.

És a zárszerkezet? Hosszabb tartási időt igénylő alkalmazásoknál – például befogás, préselés vagy kikeményítés – a reteszelő típus megbízhatóan tartja a pozíciót, szabaddá téve a kezelő lábát egyéb feladatokhoz.

Az opcionális védőburkolat igazi bónusz a forgalmas üzletekben – megakadályozza a véletlen megnyomását, amikor a pedál nincs használatban, javítva a biztonságot és csökkentve a gép nem szándékos elmozdulásának kockázatát.

Mit jelent az üzlete számára

Beszéljünk a gyakorlati eredményekről. Ha pneumatikus lábpedálszelepet használ a kézi-szabad vezérléshez, jó dolgok történnek.

Kezelői gyorsabban dolgoznak – mindkét keze szabadon kezelheti az anyagokat, pozícionálhatja a munkadarabokat és elvégezheti az összeszerelési feladatokat, miközben a lábuk irányítja a gépet. Növekszik a termelékenység – nem kell minden ciklus között megállnia, és egy kézi{1}}szelepért nyúlni.

Az Ön biztonsága javul – a kezelők távol tartják a kezüket a becsípődési pontoktól és a mozgó alkatrészektől, miközben továbbra is megőrzik a teljes irányítást. A befogási és préselési műveletek egységesebbé válnak – a lábpedál minden alkalommal ugyanazt a működtető erőt biztosítja.

Leegyszerűsíti a gép vezérlését – nincs bonyolult elektromos vezetékezés, nincs PLC-programozás az egyszerű láb{0}}funkciókhoz. És csökkenti az edzési időt – a lábpedál kezelése intuitív, és minimális oktatást igényel.

Valós számokkal alátámasztva

Nem csak állítunk, hanem megfelelően teszteljük is ezeket a szelepeket.

A 3F és 4F sorozatú pneumatikus lábpedálszelepek 0 és 1,0 MPa közötti üzemi nyomás tartomány kezelésére készültek, 1,5 MPa próbanyomás mellett – ez szilárd biztonsági ráhagyást biztosít. Az üzemi hőmérséklet tartomány -20 fok és 70 fok között van, gyakorlatilag minden beltéri ipari környezetre kiterjed.

A 3F sorozat 3/2 utas vezérlést kínál PT1/8 vagy PT1/4 portmérettel, míg a 4F sorozat 5/2 irányú vezérlést PT1/4 portmérettel. Mindkét sorozat alumínium szerkezettel rendelkezik a tartósság érdekében, és nem igényel kenést.

Ezek bizonyított,{0}}tesztelt specifikációk. A 3F és 4F sorozatot világszerte több ezer gyárban telepítették – megbízhatóan üzemelnek préseken, szorítóelemeken, csomagolósorokon és összeszerelő állomásokon.

Műszaki adatok táblázat

Paraméter	3F210-06/ 3FM210-06	3F210-08/ 3FM210-08	4F210-08	4F210-08L	4F210-08F	4F210-08LF
Munkaközeg	Levegő (40 μm szűrt)	Levegő (40 μm szűrt)	Levegő (40 μm szűrt)	Levegő (40 μm szűrt)	Levegő (40 μm szűrt)	Levegő (40 μm szűrt)
Pozíció és út	3/2 út	3/2 út	5/2 út	5/2 út	5/2 út	5/2 út
Port mérete	PT1/8	PT1/4	PT1/4	PT1/4	PT1/4	PT1/4
Működtetés	Lábszabályozás, közvetlen szereplés	Lábszabályozás, közvetlen szereplés	Lábszabályozás, közvetlen szereplés	Lábszabályozás, közvetlen szereplés	Lábszabályozás, közvetlen szereplés	Lábszabályozás, közvetlen szereplés
Üzemi nyomás	0 ~ 1,0 MPa	0 ~ 1,0 MPa	0 ~ 1,0 MPa	0 ~ 1,0 MPa	0 ~ 1,0 MPa	0 ~ 1,0 MPa
Nyomásbiztos	1,5 MPa	1,5 MPa	1,5 MPa	1,5 MPa	1,5 MPa	1,5 MPa
Üzemi hőmérséklet	-20-70 fok	-20-70 fok	-20-70 fok	-20-70 fok	-20-70 fok	-20-70 fok
Test Anyaga	Alumínium ötvözet	Alumínium ötvözet	Alumínium ötvözet	Alumínium ötvözet	Alumínium ötvözet	Alumínium ötvözet
Kenés	Nem kötelező	Nem kötelező	Nem kötelező	Nem kötelező	Nem kötelező	Nem kötelező
Záró funkció	-	-	-	Zárás típusa	-	Zárás típusa
Őr	-	-	-	-	Őrrel	Védővel és zárral

Termék videó

Íme egy gyors áttekintés – telepítés, üzemeltetés és egy valós{0}}alkalmazási példa, így működés közben láthatja ezt a pneumatikus lábpedálszelepet.

Telepítési és karbantartási tippek – Néhány dolog, amit a terepen tanultunk

Láttuk már ezeket a szelepeket mindenféle alkalmazásban beszerelve, és az út során néhány gyakorlati tippet vettünk:

Szerelje fel egy stabil felületre.A pedálnak szilárd, vízszintes rögzítési felületre van szüksége a stabil működéshez – a vibráció vagy a mozgás befolyásolhatja a működtetés konzisztenciáját.
Helyezze el a kezelő kényelme érdekében.Helyezze a pedált kényelmes magasságba és szögben a kezelő számára – az ergonómia fontos a termelékenység és a biztonság szempontjából.
Válassza ki a megfelelő típust.Használjon 3/2 utas (3F sorozat) egy-működésű hengerekhez, 5/2 utas (4F sorozat) kettős- működésű hengerekhez. Adjon hozzá zárat (L) a hosszabb tartású alkalmazásokhoz, és védőburkolatot (F) a forgalmas üzletek padlóihoz, ahol a véletlen működtetés aggodalomra ad okot.
Szűrje le a levegőt.Használjon 40 μm-es vagy finomabb szűrőt az áramlás előtt – a tiszta levegő meghosszabbítja a szelep élettartamát.
Rendszeresen ellenőrizze a pedált.Ellenőrizze, hogy nem kopott-e a pedál felülete, és győződjön meg arról, hogy a reteszelő mechanizmus (ha van) simán be- és kiold.

Nagyjából ennyi – néhány egyszerű szokás segítségével a pneumatikus lábpedálszelepe hosszú ideig-mentesen működik.

GYIK – Folyamatosan felmerülő kérdések

1. kérdés: Pontosan mit csinál ez a pneumatikus lábpedálszelep?

V: A sűrített levegő áramlásának kéz nélküli-vezérlését teszi lehetővé. Amikor rálép a pedálra, a belső mechanizmus eltolódik, hogy a levegőt különböző nyílásokba irányítsa – a hengereket, bilincseket vagy más pneumatikus eszközöket működteti, miközben szabad kezet hagy.

2. kérdés: Mi a különbség a 3F sorozat és a 4F sorozat között?

V: A 3F sorozat egy 3/2 utas szelep (3 port, 2 pozíció) – ideális egy-működésű hengerekhez vagy egyszerű be- és kikapcsoláshoz. A 4F sorozat egy 5/2 utas szelep (5 port, 2 pozíció) – ideális kettős-működésű hengerekhez.

3. kérdés: Mit jelent az "L" utótag?

V: Az "L" a zárolás típusát jelenti. Amikor rálép a pedálra, az rögzül, és ott marad, amíg újra meg nem lép a feloldáshoz – ideális olyan alkalmazásokhoz, amelyeknél hosszabb tartási időre van szükség.

4. kérdés: Mit jelent az "F" utótag?

V: Az "F" a "védővel" rövidítése – egy nagy szilárdságú műanyag védő{0}}, amely megvédi a pedált a véletlen működtetéstől.

Q5: Mi az üzemi nyomástartomány?

V: Az üzemi nyomástartomány 0 és 1,0 MPa között van.

6. kérdés: Kell ez a szelep kenést?

V: Nem. A 3F és 4F sorozat kenés nélkül működik.
