A Hangzhou Evershine Pneumatic Import & Export Co., Ltd. a levegővel működtetett mágnesszelepek egyik vezető gyártója és szállítója Kínában. Bőséges tapasztalattal elkötelezettek vagyunk amellett, hogy kiváló minőségű pneumatikus alkatrészeket biztosítsunk globális ügyfeleink számára. Üdvözöljük a gyárunkból származó, egyedileg gyártott levegővel működtetett mágnesszelepek nagykereskedelmében. Emellett OEM szolgáltatás is elérhető.

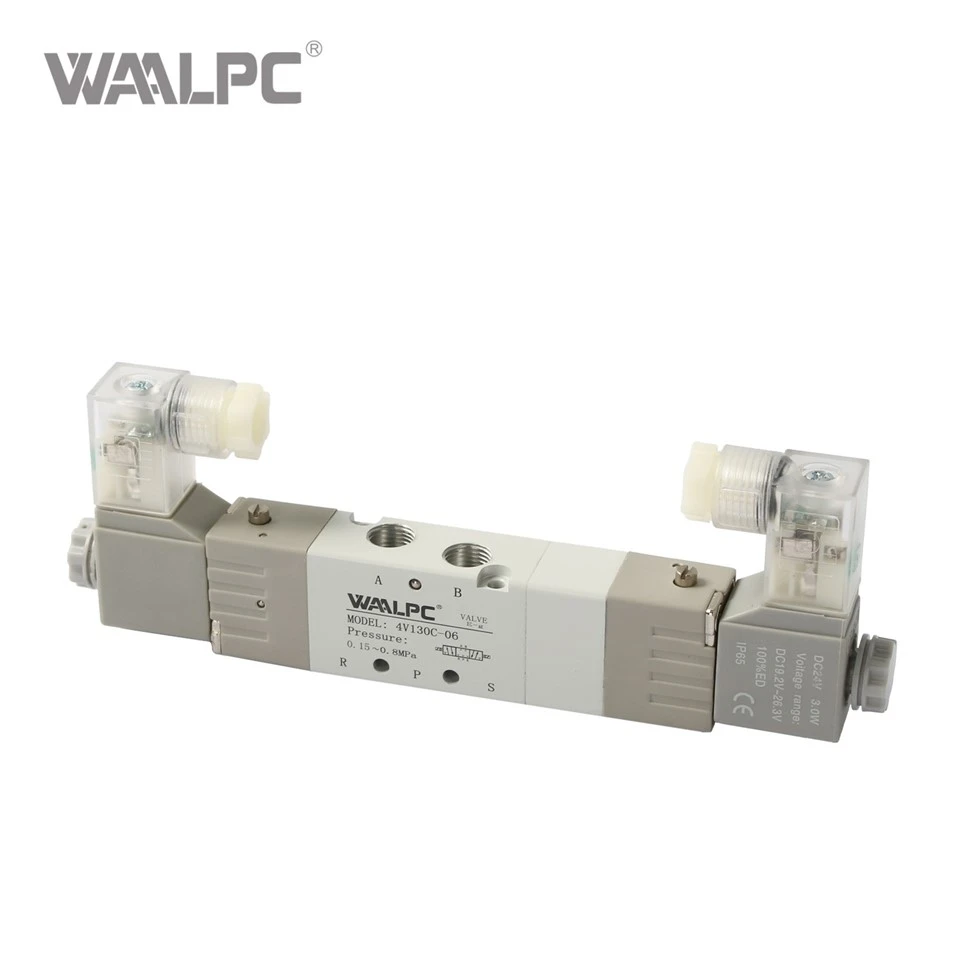

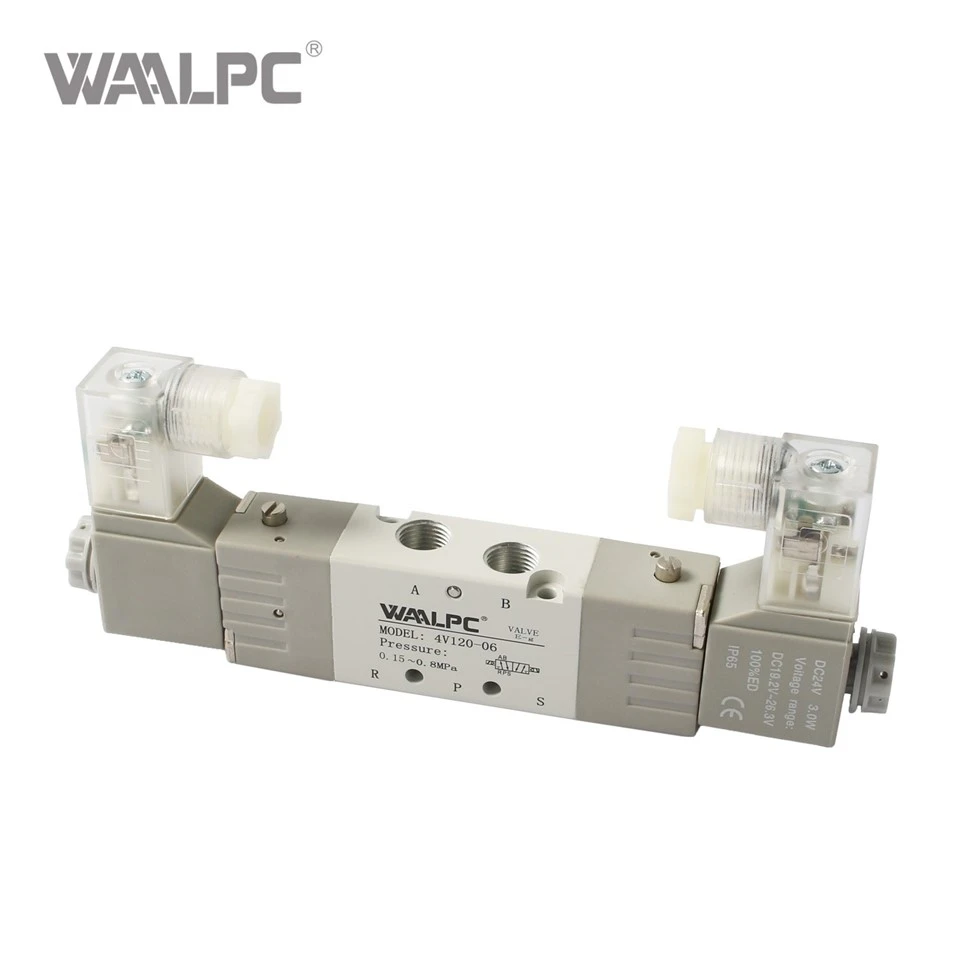

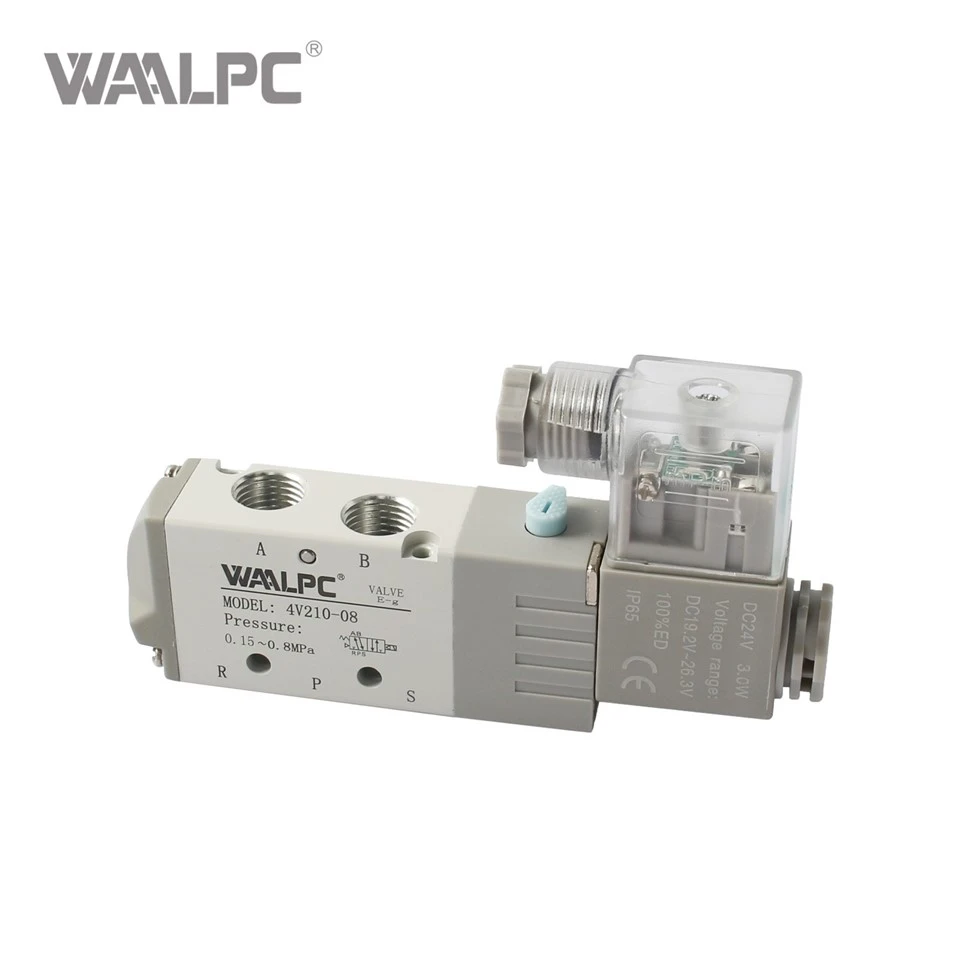

A WAALLevegővel működtetett mágnesszelepa megbízható pneumatikus áramkör-vezérlés ipari szabványa. Az 5/2-utas (egy- vagy kéttekercses) és 5/3-utas (zárt, kipufogó- vagy nyomásközéppontos) konfigurációkban kapható ez a szelepcsalád minden alkalmazást lefed az egyszerű kihúzástól/visszahúzástól a bonyolult közép{5}állású leállításig. A csúszó orsó kialakítása a fejlett tömítési technológiával kombinálva nulla szivárgást és egyenletes teljesítményt biztosít akár 15 millió cikluson keresztül.
Mi van a dobozban

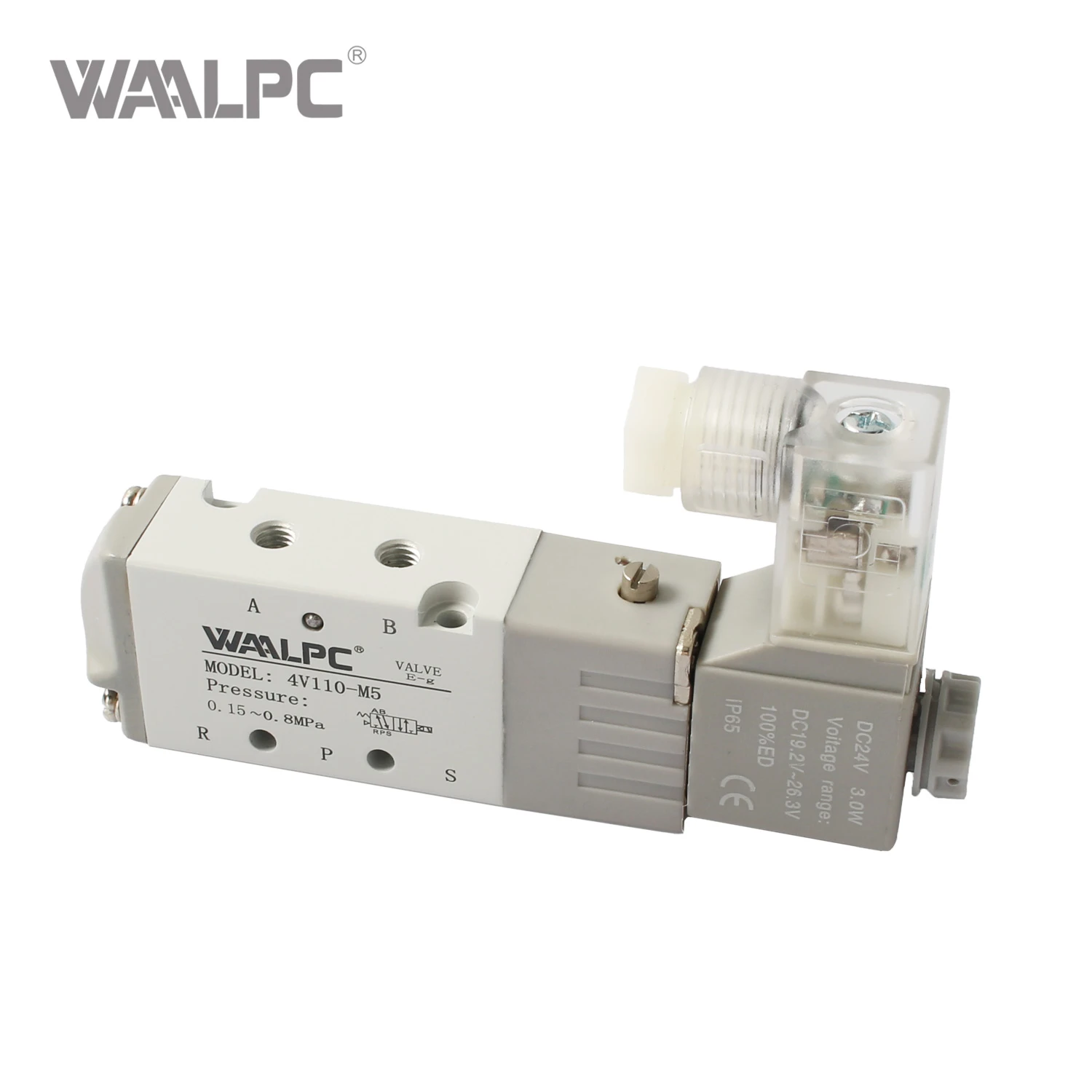

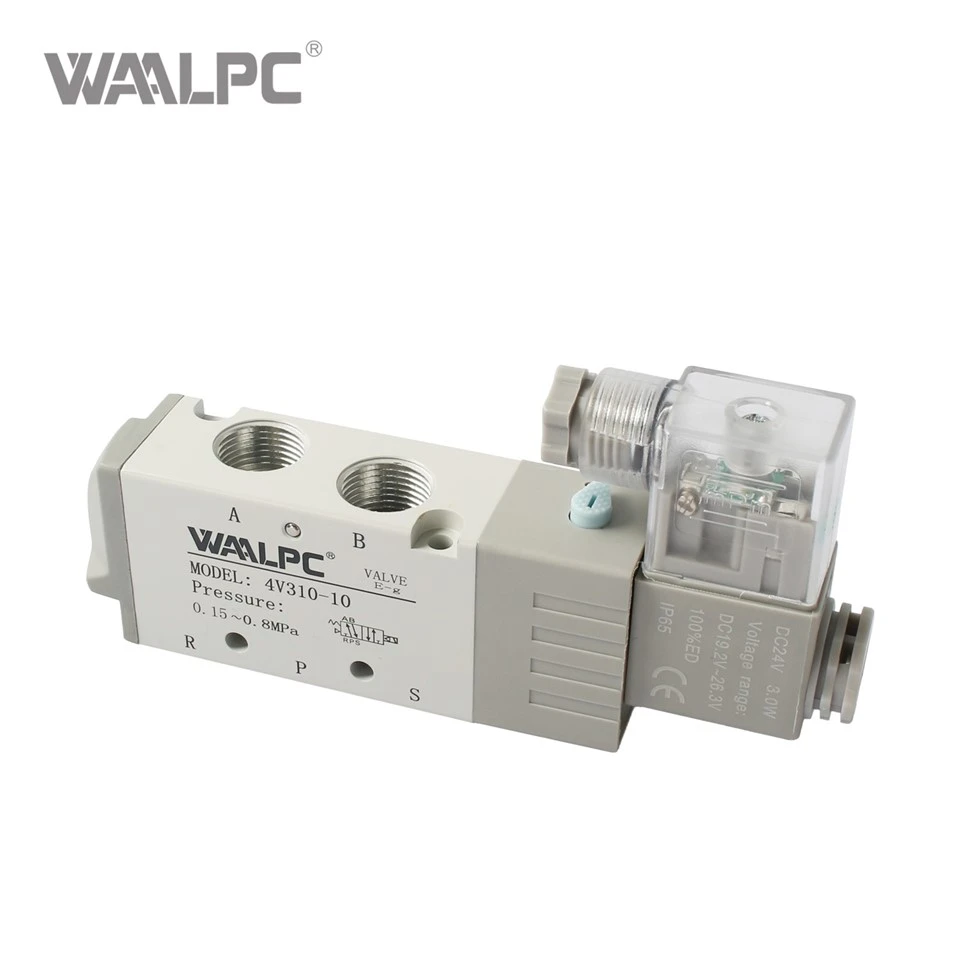

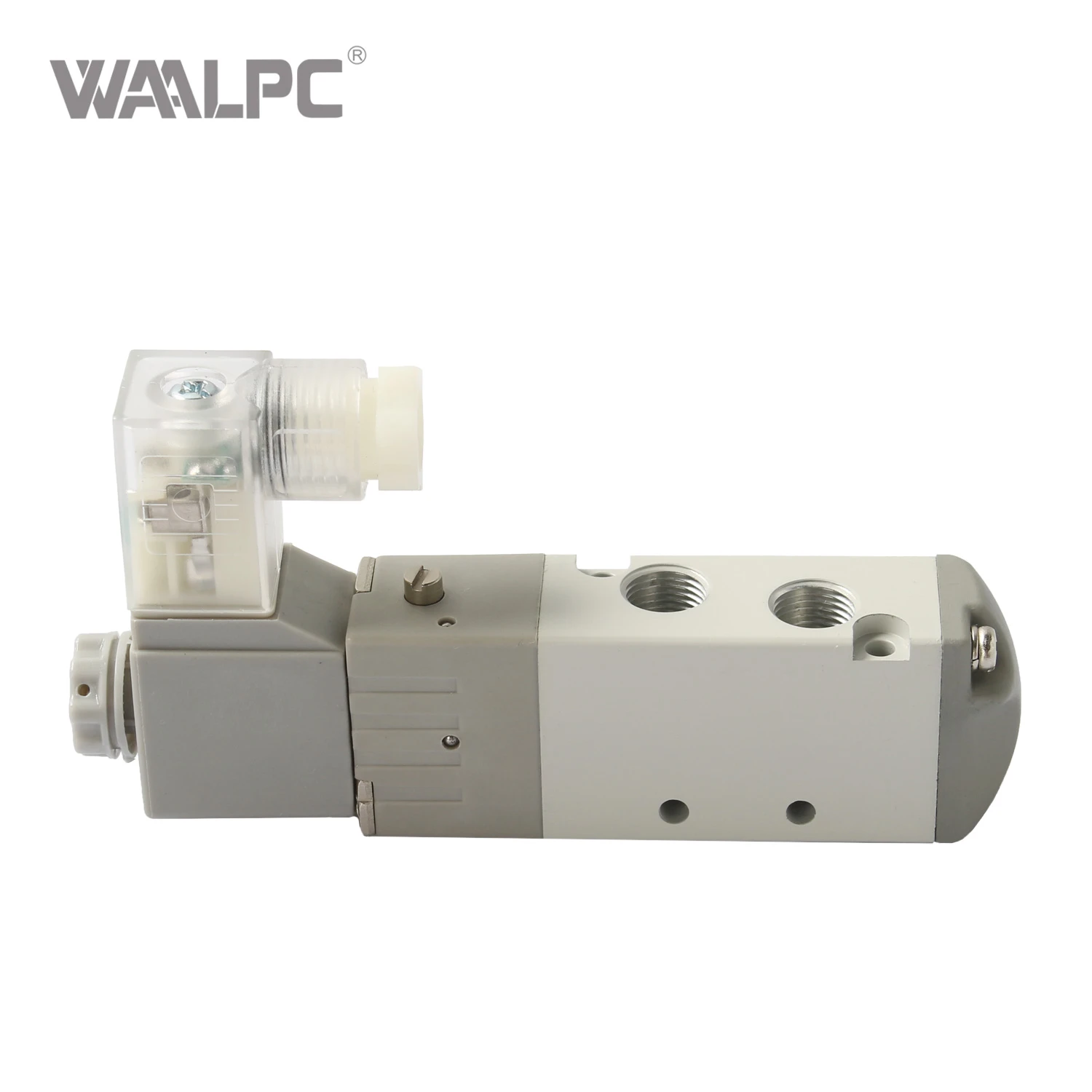

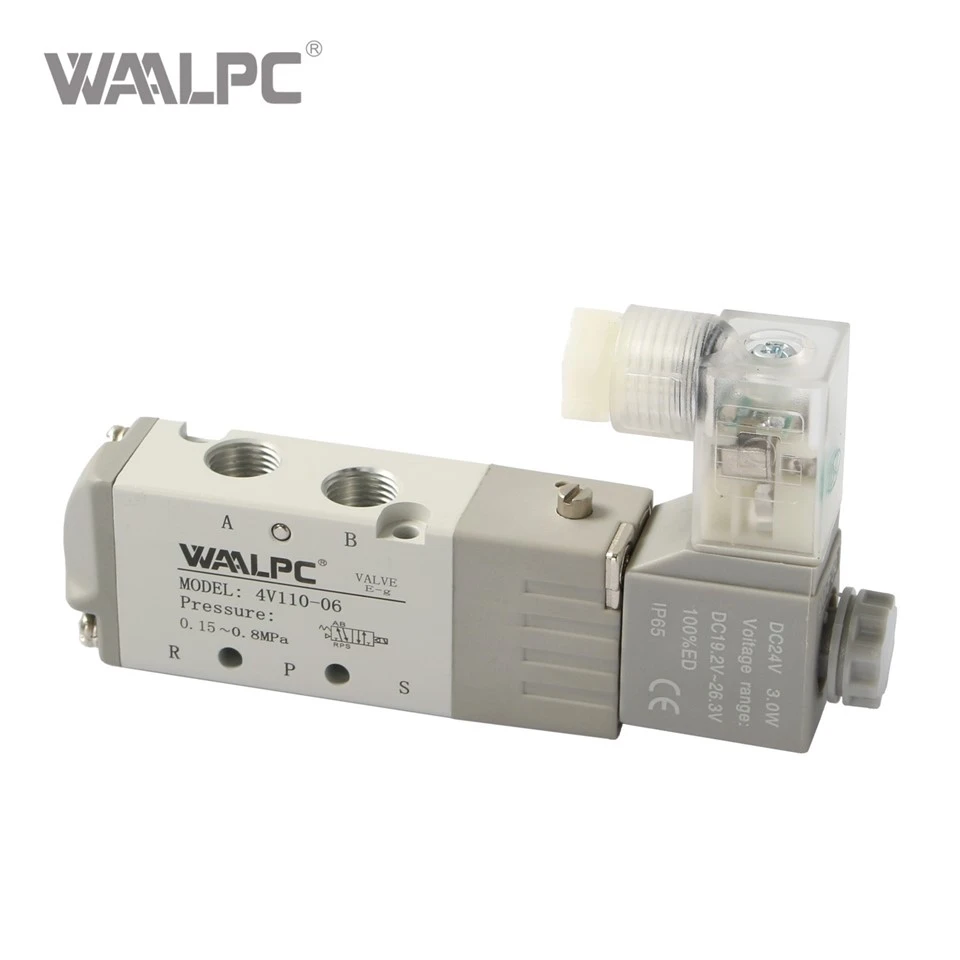

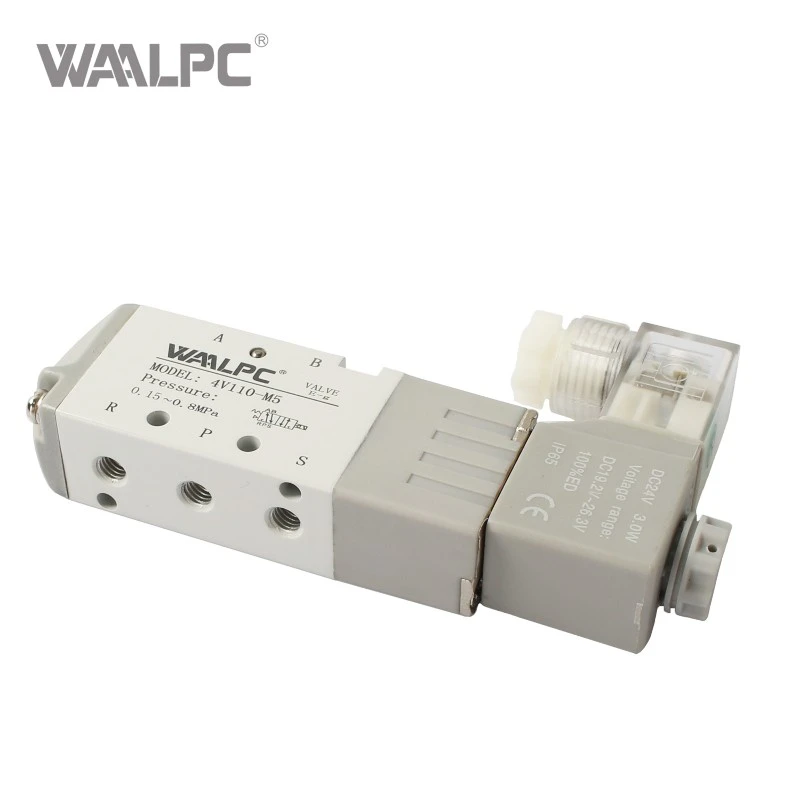

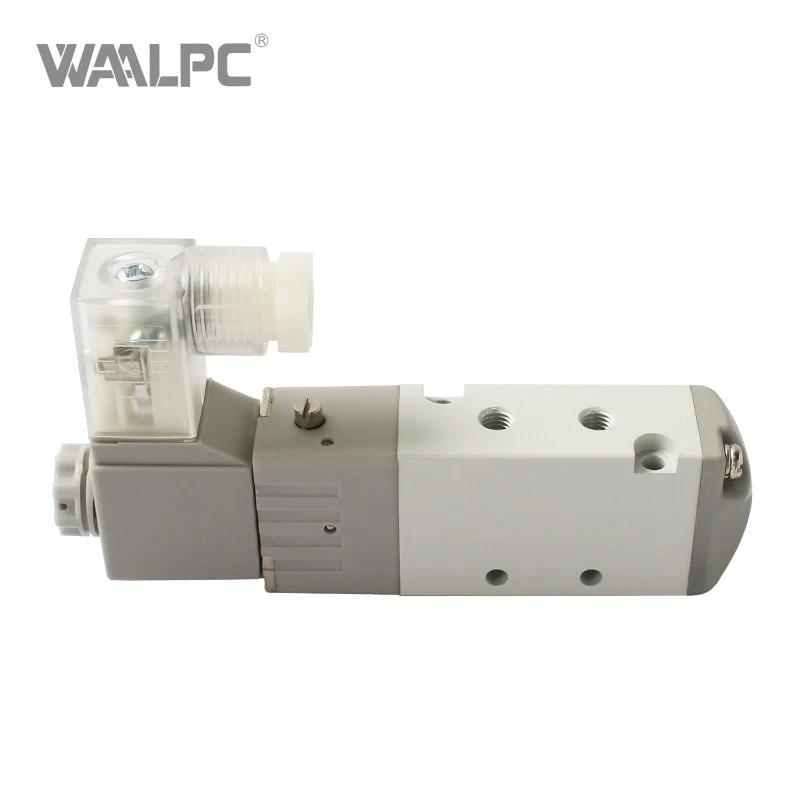

A 4V sorozat tartós alumíniumötvözet testtel rendelkezik, amely ellenáll a korróziónak. Belül egy csúszó orsót használ, speciális tömítési technológiával -, amely nulla szivárgást és érzékeny reakciót biztosít. A portméretek a G1/8-tól a G1/2-ig terjednek a sorozatban, effektív keresztmetszeti területtel akár 48,0 mm²-ig. Többféle feszültség opció áll rendelkezésre: DC12V, DC24V, AC110V, AC220V.
Miért tűnik ki
A megbízhatóság az, ami megkülönbözteti ezt a szelepet. A csúszó orsó felépítése egyenletes, megismételhető váltást biztosít - ciklusról ciklusra, eltolásról váltásra. A belső pilot kialakítás tisztán vált a teljes nyomástartományban 0,15 MPa és 0,8 MPa között. A kézi felülbírálás lehetővé teszi a tápfeszültség nélküli áramkörök tesztelését a telepítés és a hibaelhárítás során. Az IP65-ös védelemnek köszönhetően poros vagy nedves környezetben is működik.
Mit jelent az üzlete számára
A hengerek pontosan akkor nyúlnak ki és húzódnak vissza, amikor kell. A működtetők precízen mozognak, nem haboznak. A gyártási ciklusok konzisztensek maradnak - nincsenek kihagyott lépések, nincsenek-hibásan indexelt alkatrészek, nincs szelepkésés okozta selejt. Kevesebb szelepet kell cserélni, mert hosszabb ideig tartanak - több mint 15 millió cikluson keresztül. Karbantartó csapata kevesebb időt tölt pneumatikus problémákkal.
Valós számokkal alátámasztva
Üzemi nyomás: 0,15-0,8 MPa, 1,2 MPa próbanyomás mellett. Működési hőmérséklet: -20 fok és 70 fok között. Hatékony metszeti területek: akár 48,0 mm² (Cv{8}}). Maximális működési frekvencia: legfeljebb 5 ciklus másodpercenként. Védettség: IP65. Test anyaga: alumínium ötvözet.
Műszaki adatok táblázat
|
Paraméter |
4V110 sorozat |
4V210 sorozat |
4V310 sorozat |
4V410 sorozat |
|
Munkaközeg |
Szűrt levegő (40μm) |
Szűrt levegő (40μm) |
Szűrt levegő (40μm) |
Szűrt levegő (40μm) |
|
Port mérete |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
|
Hatásos terület (5/2) |
10,2 mm² (Cv=0.6) |
17,0 mm² (Cv=1.0) |
28,0 mm² (Cv=1.65) |
48,0 mm² (Cv=2.79) |
|
Hatásos terület (5/3) |
8,6 mm² (Cv=0.51) |
13,6 mm² (Cv=0.8) |
21,3 mm² (Cv=1.25) |
30,0 mm² (Cv=1.77) |
|
Üzemi nyomás |
0,15-0,8 MPa |
0,15-0,8 MPa |
0,15-0,8 MPa |
0,15-0,8 MPa |
|
Proof Pressure |
1,2 MPa |
1,2 MPa |
1,2 MPa |
1,2 MPa |
|
Üzemi hőmérséklet |
-20-70 fok |
-20-70 fok |
-20-70 fok |
-20-70 fok |
|
Max. Gyakoriság (5/2) |
5 ciklus/mp |
5 ciklus/mp |
4 ciklus/mp |
3 ciklus/mp |
|
Max. Gyakoriság (5/3) |
3 ciklus/mp |
3 ciklus/mp |
3 ciklus/mp |
2 ciklus/mp |
|
Táptekercs (DC24V) |
2.8W |
3.0W |
3.0W |
3.0W |
|
Táptekercs (AC220V) |
3,5 VA |
4,5 VA |
4,5 VA |
4,5 VA |
|
Védelmi besorolás |
IP65 |
IP65 |
IP65 |
IP65 |
|
Test Anyaga |
Alumínium ötvözet |
Alumínium ötvözet |
Alumínium ötvözet |
Alumínium ötvözet |
Termék videó
GYIK – Folyamatosan felmerülő kérdések
K: Mit jelent az 5/2 és 5/3?
V: Az 5/2-nek két pozíciója van a kihúzáshoz/visszahúzáshoz. 5/3-nak három pozíciója van, egy középső -ütközővel (zárt, kipufogó vagy nyomás) a pontos pozicionálás érdekében.
K: Ez a szelep kenést igényel?
V: Nem. A speciális orsófeldolgozás minimálisra csökkenti a súrlódást, lehetővé téve a száraz működést.
K: Mi az előnye a dupla tekercsnek?
V: Van memória funkciója. Ha áramszünet, a szelep az utolsó pozíciójában marad -, ami bizonyos alkalmazásoknál a biztonság szempontjából létfontosságú.
K: Milyen feszültség opciók állnak rendelkezésre?
V: DC12V, DC24V, AC110V, AC220V szabvány. Kérésre más feszültség is elérhető.
