A Hangzhou Evershine Pneumatic Import & Export Co., Ltd. a nagynyomású pneumatikus mágnesszelepek egyik vezető gyártója és szállítója Kínában. Bőséges tapasztalattal elkötelezettek vagyunk amellett, hogy kiváló minőségű pneumatikus alkatrészeket biztosítsunk globális ügyfeleink számára. Üdvözöljük a gyárunkból származó, egyedi gyártású, nagynyomású pneumatikus mágnesszelep nagykereskedelmében. Emellett OEM szolgáltatás is elérhető.
A nagy teherbírású-4V-os sorozatot nagynyomású pneumatikus mágnesszelepnek nevezzük. Ugyanolyan megbízható irányszabályozást biztosít, mint a standard szelepeink, de továbbfejlesztett tömítéssel és robusztus felépítéssel, amely képes kezelni a nagyobb nyomáskülönbségeket és az igényesebb működési feltételeket. Csatlakoztassa a vezérlőrendszeréhez, adja ki a jelet, és hagyja, hogy végezze a dolgát – tisztán váltson még akkor is, ha a nyomás ellene hat.
Miután telepítette a nagynyomású{0}}rendszerébe, alig kell rá gondolnia. A robusztus alumíniumötvözet test ellenáll a nyomáscsúcsoknak és az erős vibrációnak, a belső pilótaműködés egyenletes váltást biztosít még magas nyomáson is, az IP65-ös védelem pedig távol tartja a szennyeződéseket. Nincs nyomással kapcsolatos-hiba. Nincs elakadt orsó. Nincs váratlan leállás.
Többféle konfigurációban is elérhető, hogy megfeleljen az Ön vezérlési igényeinek:

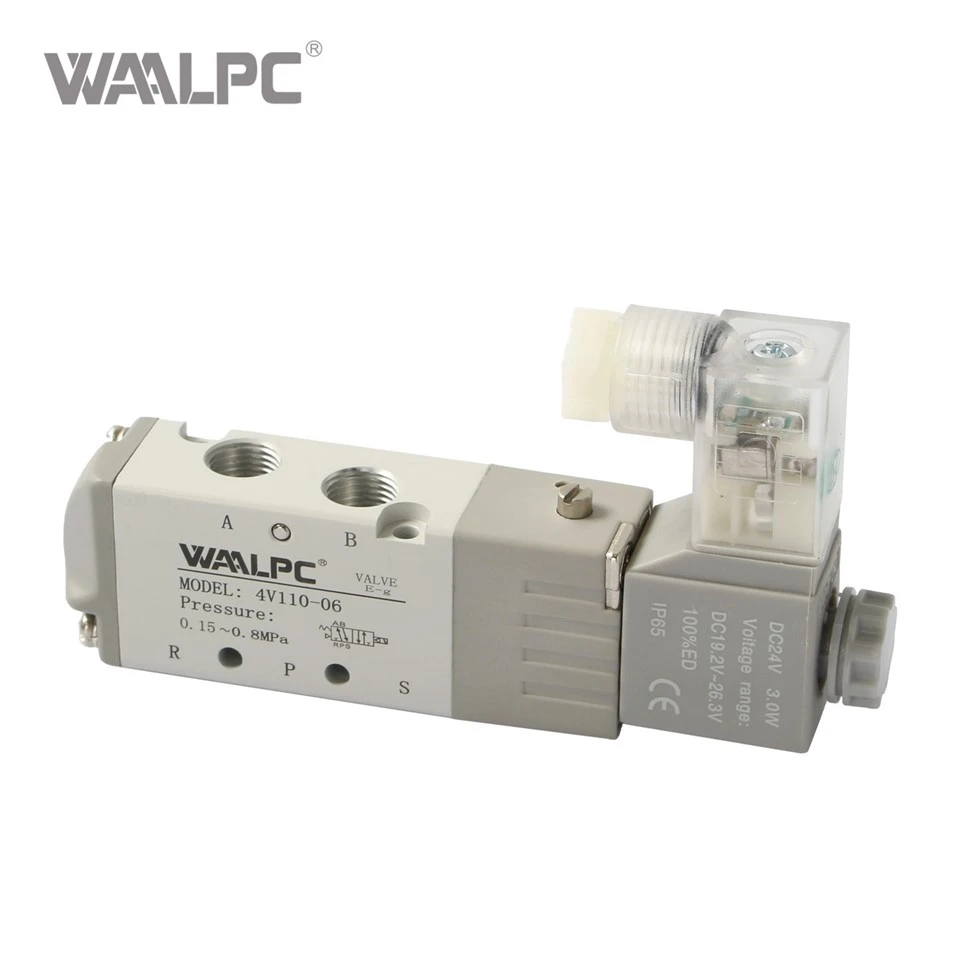

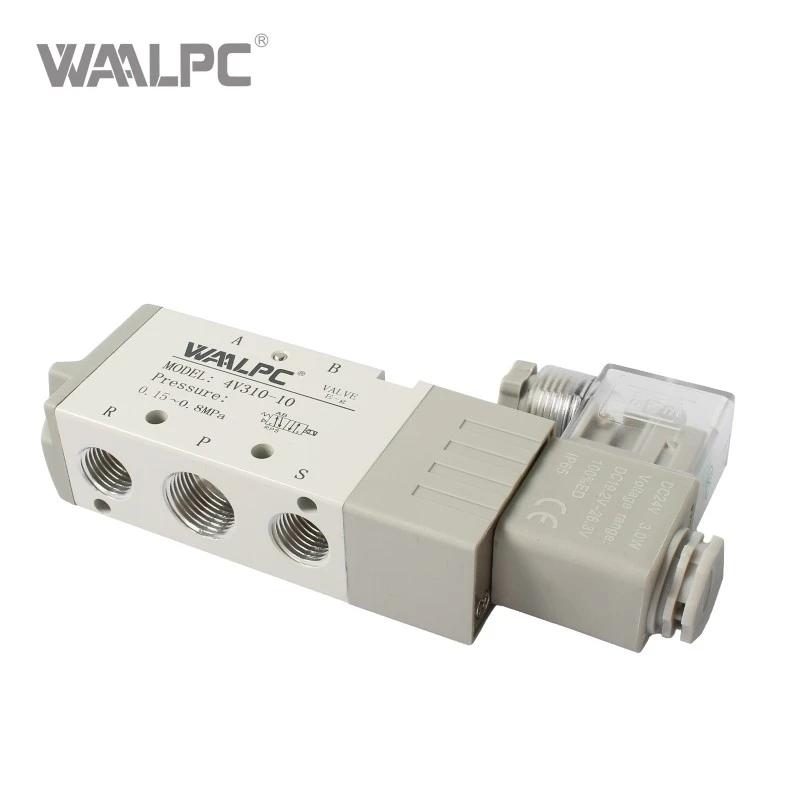

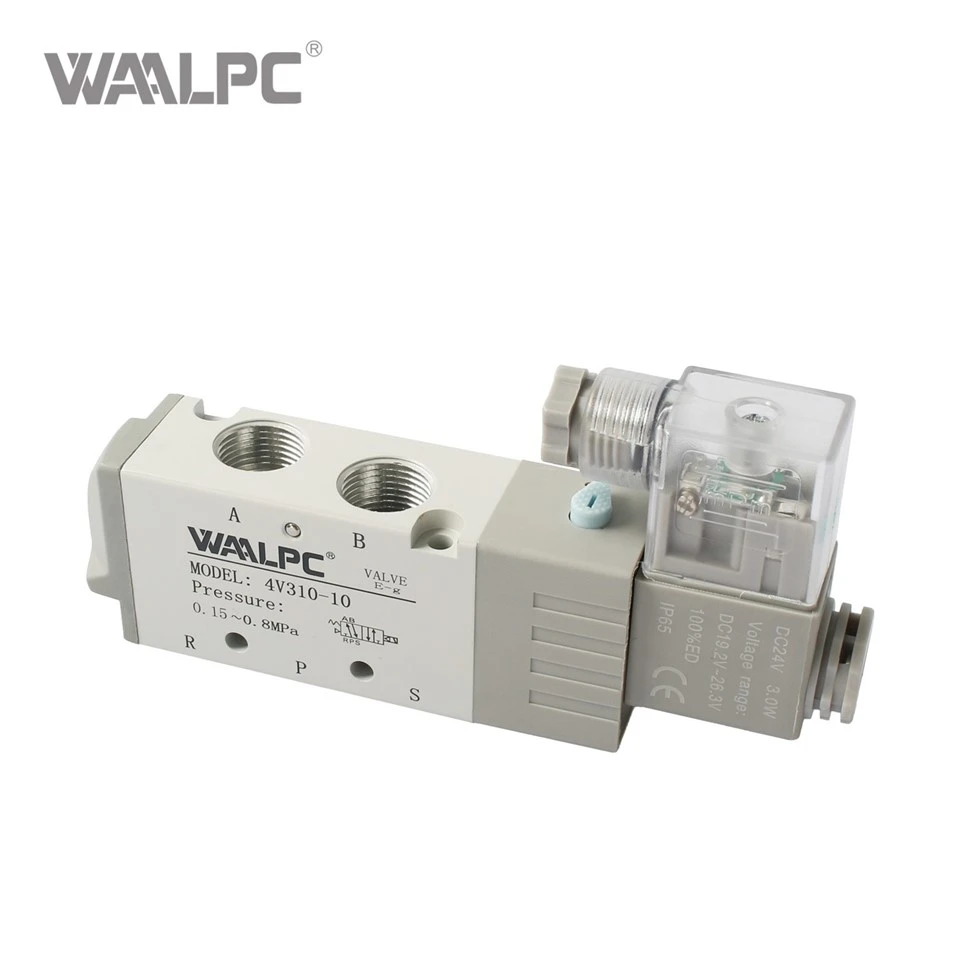

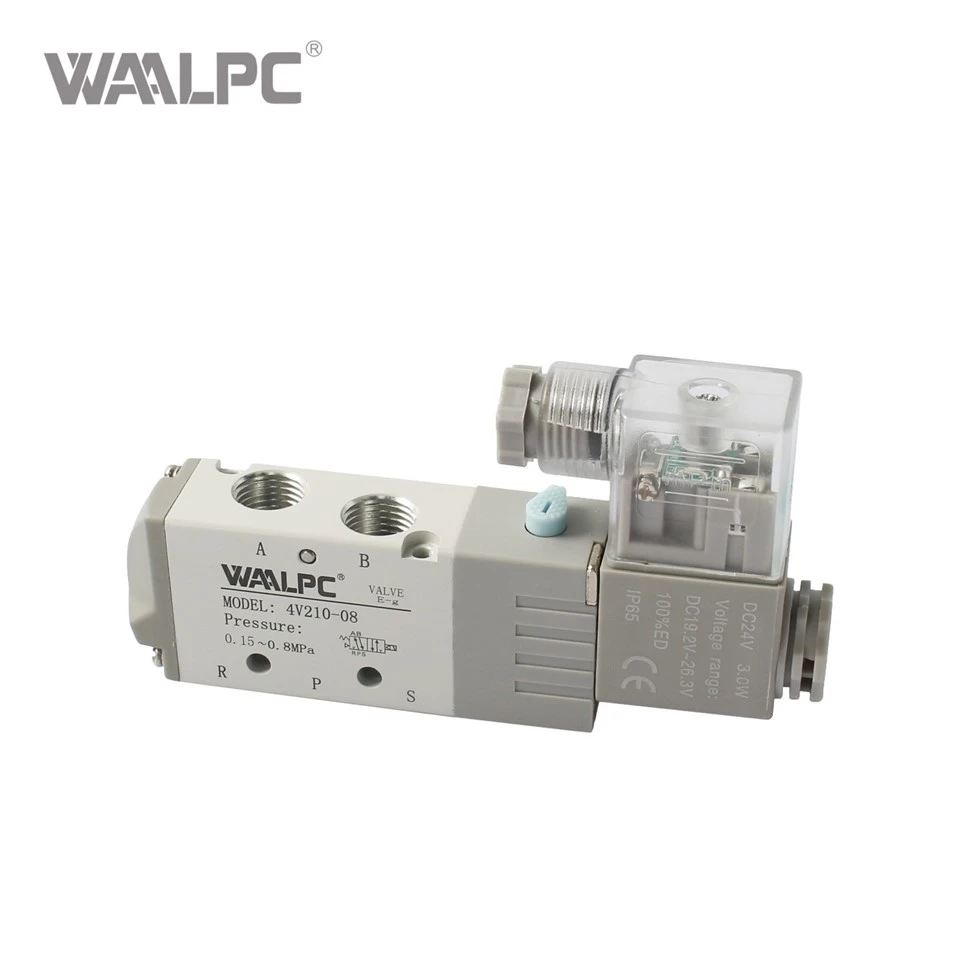

5/2 utas Single Coil(4V110 / 4V210 / 4V310 / 4V410) – rugóvisszatérítés, ideális egyszerű kihúzási/behúzási alkalmazásokhoz

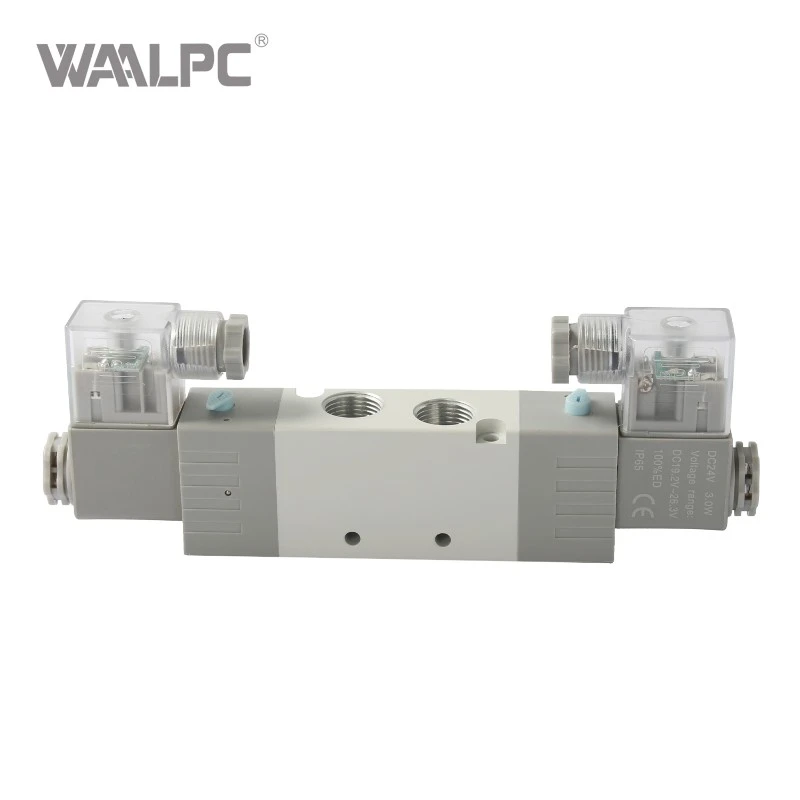

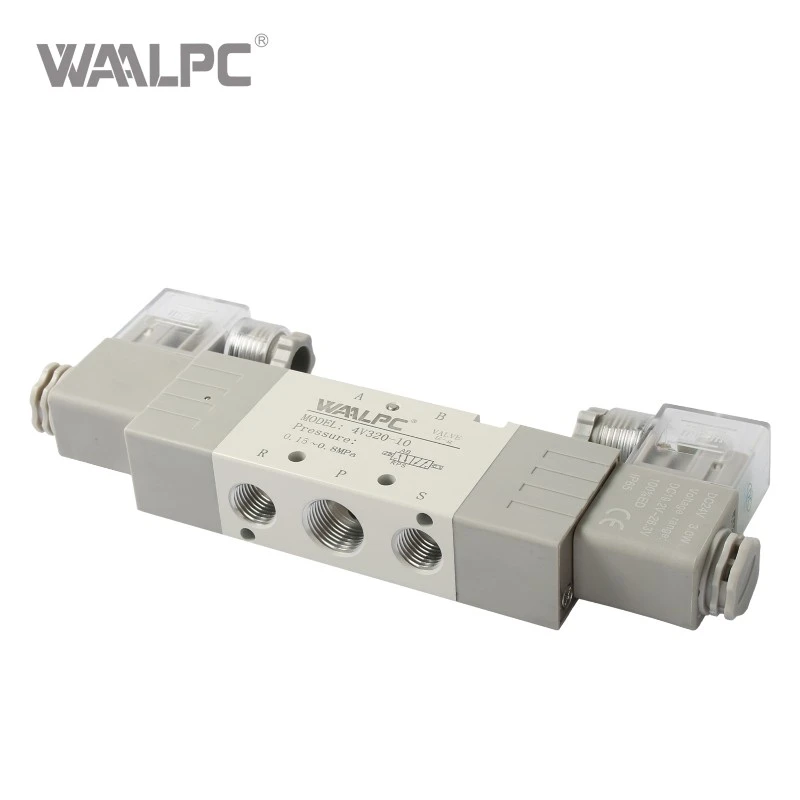

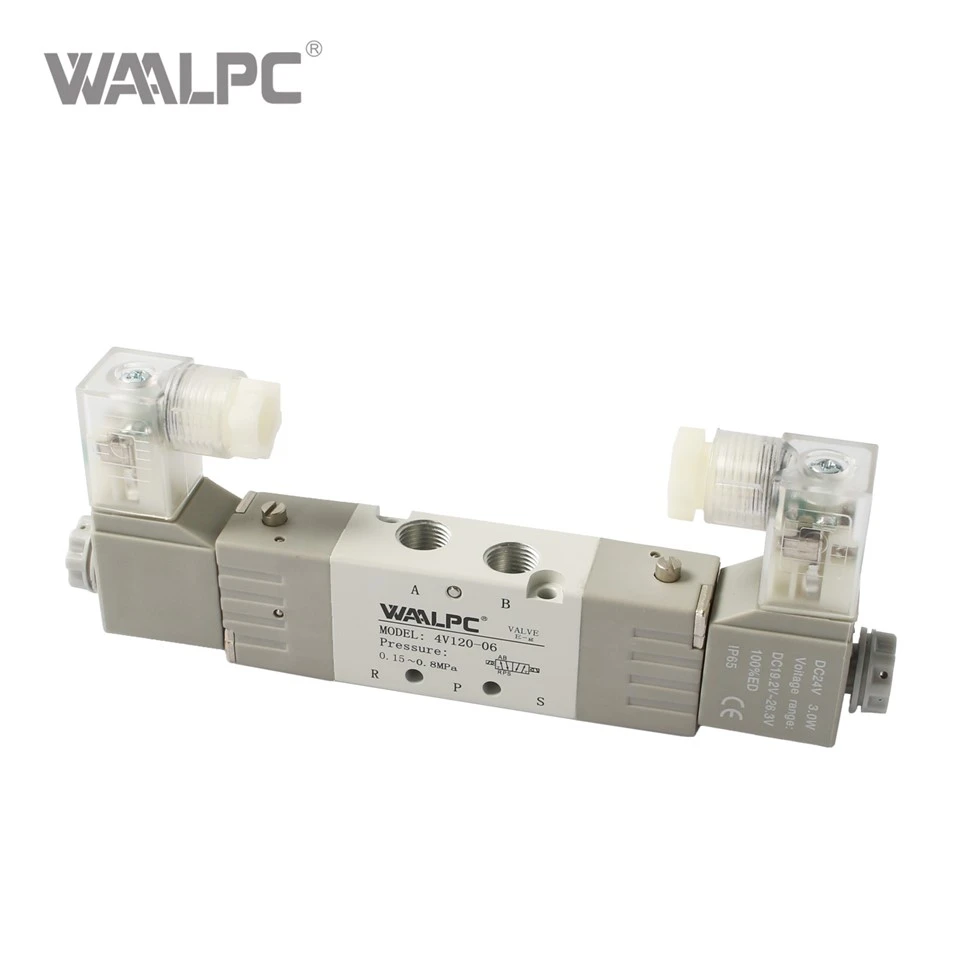

5/2 utas dupla tekercs(4V120 / 4V220 / 4V320 / 4V420) – memória funkcióval, áramkimaradás után is megtartja pozícióját

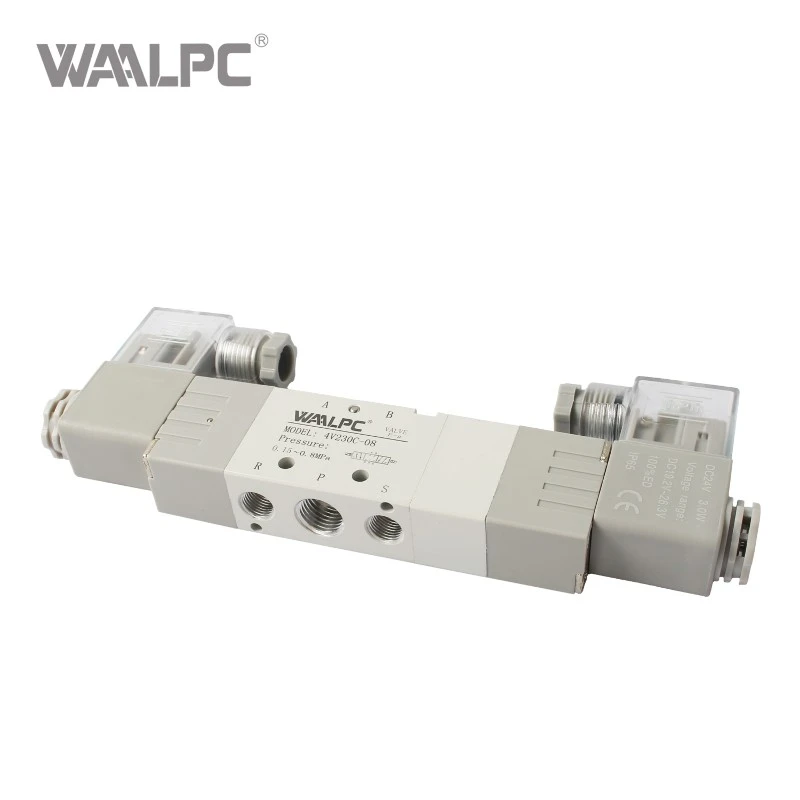

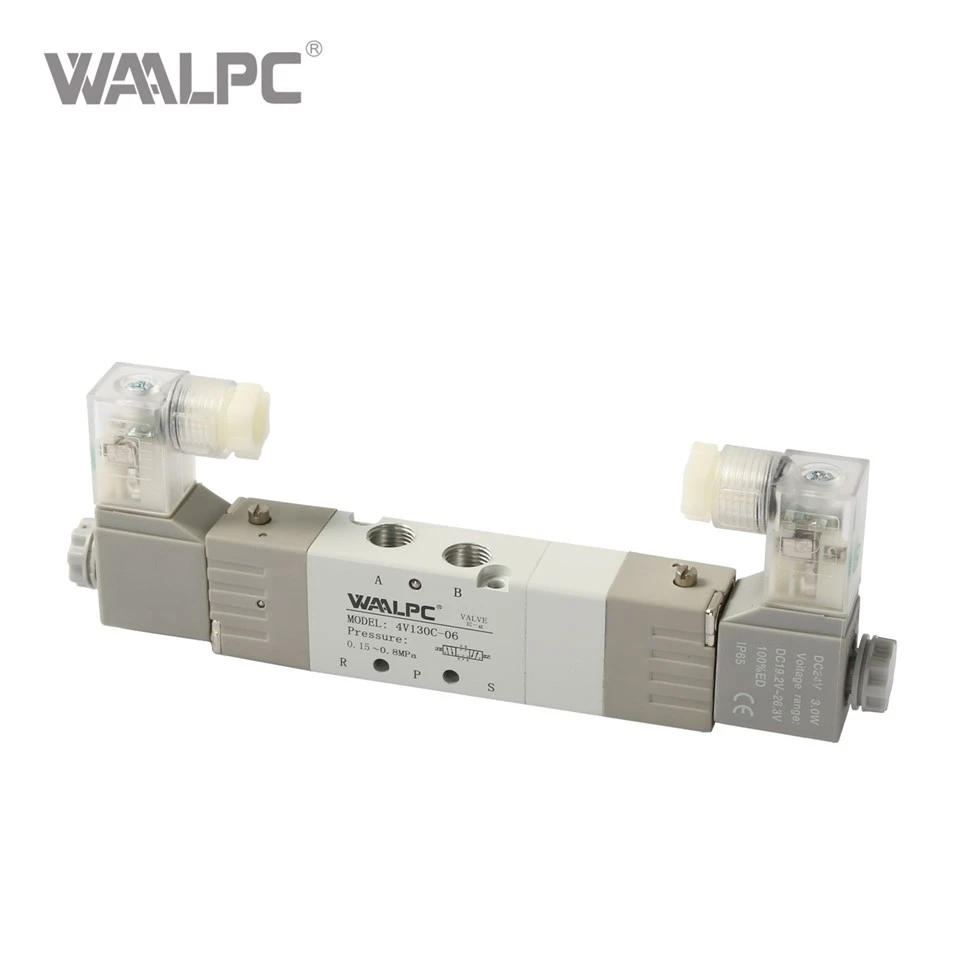

5/3 utas dupla tekercs(4V130C/E/P / 4V230C/E/P / 4V330C/E/P / 4V430C/E/P) – három középső pozíció opció: zárt, kipufogó vagy nyomás
Termék bemutatása
Nagynyomású pneumatikus mágnesszelep – nehéz{0}}terhelésű, 4V sorozatú irányított vezérlőszelepegy nagyon valós probléma megoldására készült, amellyel mindig találkozunk az igényes ipari alkalmazásokban – olyan mágnesszelepek, amelyek nem bírják a nyomást, ami hibás működéshez és idő előtti meghibásodáshoz vezet.
A nagy teherbírású-4V-os sorozatú, nagynyomású pneumatikus mágnesszelep ezt a megoldást-fejeli. Felveszi a vezérlőjelet, és precíz pneumatikus működést biztosít – még magas tápnyomás és igényes ciklussebesség mellett is. Megőriztük az egyszerű és robusztus kialakítást – alumíniumötvözet test, továbbfejlesztett tömítés és belső pilótaműködés, amely könnyedén kezeli a nyomáskülönbségeket. A robusztus felépítés megbízható váltást biztosít még akkor is, ha a rendszer nyomása ingadozik vagy kiugrik.
Legyen szó nehéz gépekről,{0}}nagynyomású tesztberendezésekről, hidraulikus erőművekről vagy igényes ipari folyamatokról, ez a nagynyomású pneumatikus mágnesszelep eggyel kevesebb gondot okoz. Szerelje be, csatlakoztassa, és hagyja, hogy kezelje a nyomást – ez az ötlet.
Mi van a dobozban
A nagynyomású pneumatikus mágnesszelep tartós alumíniumötvözet házzal rendelkezik, amely ellenáll a korróziónak, és ellenáll a nagynyomású{0}}működésnek. Belsőleg továbbfejlesztett tömítési technológiát használ, speciális feldolgozással, amely nulla szivárgást és megbízható váltást biztosít még nagy nyomáskülönbségek mellett is. A belső pilot működés biztosítja a következetes váltást 0,15 MPa-tól egészen 0,8 MPa-ig.
Válasszon több konfiguráció közül:
5/2 utas Single Coil: Rugós visszatérés – visszatér az eredeti helyzetbe, ha a tápellátást megszakítják
5/2 utas dupla tekercs: Memória funkció – áramkimaradás után is a helyén marad
5/3 utas dupla tekercs: Három középső pozíció funkció – C (zárt), E (kipufogó) vagy P (nyomás)
A portméretek G1/8-tól G1/2-ig terjednek, a hatékony metszetterületek a nagy-áramlású alkalmazásokhoz igazodnak. A szelep akár 0,8 MPa üzemi nyomást is kezel, 1,2 MPa nyomásállósággal, ami jelentős biztonsági ráhagyást biztosít. Többféle feszültség opció áll rendelkezésre: DC12V, DC24V, AC110V, AC220V.
Miért tűnik ki
Ügyfeleinktől újra és újra hallani, hogy mennyire értékelik ennek a nagynyomású pneumatikus mágnesszelepnek a megbízhatóságát. A továbbfejlesztett tömítésnek és a robusztus felépítésnek köszönhetően továbbra is működik – még akkor is, ha a tápnyomás ingadozik vagy kiugrik. Ha találkozott már olyan szelepekkel, amelyek zörögnek vagy nem kapcsolnak nagy nyomáson, akkor itt láthatja az értéket.
A belső pilot kialakítás egy másik nagy előny. Konzisztens váltást biztosít a teljes nyomástartományban – 0,15 MPa-tól egészen 0,8 MPa-ig – anélkül, hogy a kisebb szelepeket sújtó zörgés vagy habozás nélkülözné. A nagy teherbírású konstrukció elnyeli a vibrációt és az ütési terheléseket, amelyek károsítanák a szabványos szelepeket.
És az IP65 védettség? Ez azt jelenti, hogy ez a nagynyomású pneumatikus mágnesszelep poros vagy nedves környezetben is működik – nem kell aggódni a szelep teljesítményét befolyásoló szennyeződések miatt. A kézi felülbírálás lehetővé teszi az áramkörök tápellátás nélküli tesztelését – ez értékes szolgáltatás, ha nagynyomású rendszerekkel dolgozik.
Mit jelent ez az Ön nagynyomású{0}}rendszerére?
Beszéljünk a gyakorlati eredményekről. Ha a nagynyomású pneumatikus mágnesszelep megbízhatóan kapcsol, jó dolgok történnek.
Nehéz gépei pontosan akkor mozognak, amikor kell – habozás nélkül, nincsenek kihagyott ciklusok. Tesztberendezése konzisztens eredményeket biztosít – nincs nyomáshoz{1}}kapcsolódó ingadozás. Gyártása folyamatosan fut – nincs szelephiba miatti nem tervezett leállás.
Kevesebb szelepet kell cserélni, mert hosszabb ideig tartanak – a robusztus felépítés és a továbbfejlesztett tömítés hosszabb élettartamot biztosít még nagy{0}}nyomású körülmények és gyakori ciklusok mellett is. Kevesebb karbantartási igényt kell teljesítenie, és mérnökcsapata kevesebb időt tölt a nyomással kapcsolatos problémák{2}}elhárításával.
És az üzemvezetőnek? A megbízható működés nagyobb általános berendezéshatékonyságot (OEE) jelent – a kevesebb állásidő több termelést, a több termelés pedig jobb eredményt jelent.
Valós számokkal alátámasztva
Nem csak állítunk, hanem megfelelően teszteljük is ezeket a szelepeket.
A nagynyomású pneumatikus mágnesszelep 0,15 és 0,8 MPa közötti üzemi nyomástartomány kezelésére készült, 1,2 MPa nyomásállósággal – ez szilárd biztonsági ráhagyást biztosít a nyomáscsúcsokhoz. Az üzemi hőmérséklet tartomány -20 fok és 70 fok között van, gyakorlatilag minden ipari környezetre kiterjed.
A hatékony metszetterületek 8,6 mm²-től 50 mm²-ig terjednek a sorozatban, így az Ön alkalmazásának megfelelő áramlási kapacitás érhető el. A szelep másodpercenként akár 5 ciklust (vagy 4 ciklust másodpercenként a 4V310 esetében) biztosít, és elég gyorsan reagál még az igényes alkalmazásokhoz is. Több mint 15 millió élettartamú ciklus – a területen bizonyított.
Ezek bevált,{0}}tesztelt specifikációk. A nagy teherbírású 4V-os sorozatot világszerte több ezer nagynyomású-alkalmazásba telepítették – megbízhatóan üzemel nehézgépeken, tesztberendezéseken, hidraulikus erőforrásokon, ipari folyamatokon és egyebeken.
Műszaki adatok táblázat
|
Paraméter |
4V110 sorozat |
4V210 sorozat |
4V310 sorozat |
4V410 sorozat |
|
Munkaközeg |
Szűrt levegő (40μm) |
Szűrt levegő (40μm) |
Szűrt levegő (40μm) |
Szűrt levegő (40μm) |
|
Port mérete |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
|
Üzemi nyomás |
0,15-0,8 MPa |
0,15-0,8 MPa |
0,15-0,8 MPa |
0,15-0,8 MPa |
|
Proof Pressure |
1,2 MPa |
1,2 MPa |
1,2 MPa |
1,2 MPa |
|
Hatásos terület (5/2) |
10,2 mm² (Cv=0.6) |
17,0 mm² (Cv=1.0) |
28,0 mm² (Cv=1.65) |
50,0 mm² (Cv{1}})* |
|
Hatásos terület (5/3) |
8,6 mm² (Cv=0.51) |
13,6 mm² (Cv=0.8) |
21,3 mm² (Cv=1.25) |
30,0 mm² (Cv{1}})* |
|
Üzemi hőmérséklet |
-20-70 fok |
-20-70 fok |
-20-70 fok |
-20-70 fok |
|
Max. Gyakoriság (5/2) |
5 ciklus/mp |
5 ciklus/mp |
4 ciklus/mp |
3 ciklus/mp* |
|
Max. Gyakoriság (5/3) |
3 ciklus/mp |
3 ciklus/mp |
3 ciklus/mp |
2 ciklus/mp* |
|
Táptekercs (DC24V) |
2.8W |
3.0W |
3.0W |
3.0W* |
|
Táptekercs (AC220V) |
3,5 VA |
4,5 VA |
4,5 VA |
4,5 VA* |
|
Védelmi besorolás |
IP65 |
IP65 |
IP65 |
IP65 |
|
Test Anyaga |
Alumínium ötvözet |
Alumínium ötvözet |
Alumínium ötvözet |
Alumínium ötvözet |
|
Súly (egy tekercs) |
120g |
220g |
310g |
- |
|
Súly (kettős tekercs 5/2) |
175g |
320g |
400g |
- |
|
Súly (kettős tekercs 5/3) |
252g |
360g |
450g |
- |
Termék videó
Íme egy gyors áttekintés – telepítés, üzemeltetés és egy valós{0}}világbeli alkalmazási példa, így működés közben láthatja ezt a nagynyomású pneumatikus mágnesszelepet.
Telepítési és karbantartási tippek – Néhány dolog, amit a terepen tanultunk
Láttuk, hogy ezeket a szelepeket mindenféle nagynyomású{0}}alkalmazásba beszerelték, és az út során néhány gyakorlati tippet vettünk:
- Szerelje fel biztonságosan.Használja a szelepházon lévő rögzítőfuratokat – a nagynyomású-rendszerek vibrációt keltenek, a laza szelep pedig meghibásodott szelep.
- Szűrje le a levegőt.Használjon 40 μm-es vagy finomabb szűrőt az áramlás irányában – a szennyezett levegő a szelep meghibásodásának első számú oka, különösen a nagynyomású{1}}rendszerekben, ahol a szennyeződések pontozást okozhatnak.
- Ellenőrizze a nyomást.Győződjön meg arról, hogy a rendszer nyomása a 0,15–0,8 MPa munkatartományon belül marad – az 1,2 MPa feletti nyomáscsúcsok károsíthatják a belső tömítéseket.
- A beállítás során használja a kézi felülírást.A nyomó{0}}gombos kézi felülbírálás lehetővé teszi a pneumatikus áramkör tesztelését anélkül, hogy áramot venne igénybe – ez értékes funkció a nagynyomású rendszerekkel végzett munka során.
- Cserélje ki a tekercseket, ha szükséges.A tekercsek cserélhetők – nincs szükség a teljes szelep cseréjére, ha egy tekercs meghibásodik. Tartsa kéznél a tartalék alkatrészeket a gyors váltáshoz.
- Rendszeresen ellenőrizze a tömítéseket.A nagynyomású{0}}működés felgyorsíthatja a tömítés kopását – a rendszeres ellenőrzés megakadályozza a váratlan meghibásodásokat.
Körülbelül ennyi – néhány egyszerű szokás betartásával a nagynyomású pneumatikus mágnesszelep hosszú ideig-mentesen működik.
GYIK – Folyamatosan felmerülő kérdések
Q1: Mitől lesz ez "nagynyomású" mágnesszelep?
V: Ez a szelep továbbfejlesztett tömítéssel és robusztus felépítéssel rendelkezik, hogy megbízhatóan kezelje az igényes nagy
Q2: Mi a maximális üzemi nyomás?
V: A maximális üzemi nyomás 0,8 MPa, a próbanyomás pedig 1,2 MPa – jelentős biztonsági ráhagyást biztosítva a nyomáscsúcsokhoz.
Q3: Milyen feszültség opciók állnak rendelkezésre?
V: DC12V, DC24V, AC110V, AC220V szabvány. Kérésre más feszültség is elérhető.
4. kérdés: Mi a különbség az 5/2-es és az 5/3-os út között?
V: Az 5/2 utas két pozícióval rendelkezik a kettős-működésű hengerek ki-/behúzásának vezérléséhez. 5/3 utasnak három pozíciója van középső helyzettel (zárt, kipufogó vagy nyomás) – válassza ki a középső-megállás követelménye alapján.
Q5: Ez a szelep alkalmas kültéri használatra?
V: IP65-ös védelemmel alkalmas beltéri ipari környezetben és védett kültéri telepítésekben. A robusztus konstrukció a -20 foktól 70 fokig terjedő szélsőséges hőmérsékleteket is kezeli.
6. kérdés: Milyen portméretek állnak rendelkezésre?
V: A G1/8, G1/4, G3/8 és G1/2 az egész sorozatban elérhető.
